نحوه تنظیم لنز دوربین مدار بسته و تنظیم فوکوس

دوربین های مداربسته تصاویری را از محیط ایجاد و ارسال می کنند. حال اگر این تصاویر از موقعیت خوبی در محیط گرفته نشده باشد عملاً کار دوربین مداربسته بی فایده بوده است. در زمان نصب دوربین مداربسته باید جهت دید دوربین تنظیم شود. تنظیم لنز دوربین مداربسته برای مشخص کردن فضای تحت پوشش دوربین و زاویه دید الزامی است. همچنین بهتر است جهت مشخص شده دوربین هم در روز و هم در شب تست شود. به این ترتیب شرایط و وضعیت دوربین برای نظارت به طور کامل بررسی شده است. در زمان مشاهده تصویر دوربین مداربسته در هنگام تعیین جهت و زاویه دید تنظیم فوکوس دوربین مداربسته نیز ضروری است. فوکوس دوربین در تنظیمات جدید موجب می شود تصاویر با کیفیت و وضوح واقعی دوربین ایجاد و ارسال گردند. در این مقاله به نحوه تنظیم لنز دوربین مدار بسته، تنظیمات فوکوس و دوربین وریفوکال می پردازیم.

نحوه تنظیم لنز دوربین مدار بسته

در دوربین های براساس نوع لنز، تنظیمات انجام می شود. تنظیم لنز در دوربین های دام و بولت کمی با یکدیگر متفاوت هستند. تنظیم لنز دوربین های بولت و دام با لنز ثابت تنها از نظر جهت دید و تنظیم میدان دید دوربین انجام می شود. زیرا تنظیمات لنز دوربین های Fixed از همان مرحله تولید در کارخانه صورت می گیرد. دوربین های بولت به علت داشتن پایه قابل چرخش به راحتی بعد از نصب قابل چرخش بوده و بعد از تایید فضای تحت پوشش آن را ثابت می کنند.

دوربین های دام به راحتی دوربین بولت قابل چرخش نیستند. البته دوربین ها تورت این مزیت را نسبت به دوربین های دام دارند که لنز آنها بعد از نصب نیز قابل چرخش و تنظیم است. برای تغییر جهت دید دوربین های دام لازم است حباب روی لنز برداشته شود. این کار باید با احتیاط انجام شود و بهتر است توسط کارشناس تنظیم گردد.

تنظیم دوربین وریفوکال

در دروبین های وریفوکال به علت وجود لنز متغیر تنظیمات لنز به صورت گسترده تری انجام می شود. به این معنی که ابتدا جهت دید دوربین مداربسته مشخص می شود و سپس میزان بزرگنمایی (تعیین فاصله کانونی) و در نهایت فوکوس دوربین تنظیم خواهد شد. در دوربین های بولت وریفوکال همانند دوربین های بولت فیکس با داشتن پایه به راحتی می توان به سمتی که مورد نظر است دوربین را بچرخانید و سپس وارد مرحله تنظیم زوم و فوکوس دوربین مدار بسته شوید. دوربین های وریفوکال دستی بعد از تنظیم، دوربین در همان حالت باقی می ماند. مگر اینکه بخواهید تنظیمات را مجددا تغییر دهید. در این صورت تمام مراحل گفته شده دوباره تکرار خواهد شد.

اما تنظیم دوربین وریفوکال موتورایز به این صورت است که شما می توانید هر بار این تنظیمات را تغییر دهید زیرا نیاز به دسترسی فیزیکی به دوربین مداربسته برای هر بار تنظیم نیست. تنظیمات از طریق دستگاه و از راه دور انجام می شود.

تنظیمات لنز دوربین مداربسته

چرا لنز دوربین مداربسته تار می شود؟

زمانی که دوربین مداربسته تصاویر تار و کدر را ارسال می کند، می توان گفت دوربین تقریباً بی استفاده است. چندین عامل در بروز چنین مشکلی موثر هستند: ممکن است لنز از حالت فوکوس خارج شده باشد، لنز دوربین کثیف است، سنسور تصویر معیوب شده است و… مشاهده تصاویر تار بسیار خسته کننده است. علاوه براین از چنین فیلم هایی نمی توان استفاده ای کرد زیرا جزئیاتی در آن مشخص نیست.

دوربین مداربسته با زوم دستی چگونه کار می کند؟

اکثر دوربین های مداربسته با لنز ثابت بیشترین فروش را دارند. اما این دوربین ها قابلیت زوم ندارند و تنها کاربران می توانند روی تصاویر ضبط شده زوم دیجیتال انجام دهند. زوم دیجیتال تصویر را می کشد و کیفیت تصویر از بین می رود در نتیجه جزئیات زیادی نمی توان از تصویر دریافت کرد. داشتن دوربین مداربسته با لنز متغیر و قابلیت زوم می تواند مزیت ارزشمندی داشته باشد. برای رسیدن به نتیجه مطلوب با این دوربین ها در هنگام تنظیم لنز دوربین مدار بسته کمی تمرین لازم است و کار ساده ایست.

در صورت نصب دوربین مداربسته با زوم دستی باید بزرگنمایی و کوچک نمایی را به طور Manual انجام دهید. همچنین تنظیم فوکوس دوربین مداربسته نیز به طور دستی انجام می شود. با توجه به ویژگی هایی که هر دوربین ارائه می دهد، می توانید FOV (زاویه دید) را انتخاب کنید که مناسب است. پس از نصب این تنظیمات به همان صورت باقی می ماند.

تنظیم فوکوس دوربین مداربسته

در دوربین های مداربسته با قابلیت زوم و فوکوس دستی یک پیچ زوم و یک پیچ فوکوس در پایین دوربین و یا اطراف لنز یافت می شود. غالباً در دوربین های تورت این پیچ ها قابل رویت هستند. هنگام تماشای تصاویر دوربین از مانیتور باید به آرامی زوم را تنظیم کنید. همانطور که پیچ را می چرخانید، متوجه خواهید شد که تصویر شروع به بزرگنمایی یا کوچکنمایی می کند (بسته به اینکه آن را در چه جهتی بچرخانید). با بزرگنمایی، فوکوس تغییر می‌کند تا سطح زوم را مطابقت دهد و باعث تار شدن تصویر می‌شود. بعد از آنکه به میزان بزرگنمایی مطلوب رسیدید فوکوس را تنظیم کنید. همانطور که پیچ “فوکوس” را می چرخانید، به آرامی تصویر را به فوکوس برگردانید تا زمانی که از وضوح تصویر بدست آمده راضی باشید.

ممکن است برای این کار نیاز باشد از آچار آلن و یا پیچ گوشتی استفاده کنید. تفاوت جزئی بین تنظیمات زوم و فوکوس در دوربین های مدار بسته وجود دارد. با زوم به عقب، تا زمانی که زیاد زوم نکنید، تنظیم فوکوس دوربین ممکن است غیرممکن باشد. تا زمانی که بتوانید به فوکوس کامل برسید، کمی از زاویه دید ایجاد شده را تغییر دهید. اگر دوربین همچنان در وسیع ترین زاویه دید خود باشد، به شما امکان می دهد وسیع ترین محدوده ممکن از تصاویر را مشاهده کنید. اگر FOV باریکتر باشد، ممکن است نتایج مشابهی را مشاهده کنید اما از وسعت محدوده کمتر شده و به عمق دید دوربین اضافه می شود.

تنظیم لنز دوربین مداربسته

نکته مهم در تنظیم لنز و فوکوس دوربین مدار بسته

تنظیم فوکوس بسیار حساس است و در هنگام تنظیم دقیق فقط به تنظیمات بسیار جزئی نیاز دارد. دور زدن یا پیچاندن پیچ فوکوس بیش از حد می تواند منجر به از دست دادن عکس شود. با این حال، می توانید به سادگی کمی به عقب برگردید. داشتن دوربینی فوکوس شده بهتر از شروع با دوربین خارج از فوکوس است. بنابراین ابتدا فوکوس دوربین را تنظیم کنید، سپس کمی بزرگنمایی یا کوچکنمایی، سپس تنظیم دقیق فوکوس، و ادامه کار تا رسیدن به نتیجه دلخواه. این فرآیند افزایشی، یافتن فوکوس را بسیار آسان تر می کند. تقریباً در همه موارد، دوربین های مداربسته را می توان به صورت دستی بزرگنمایی و فوکوس کرد، اما روش های مختلفی برای انجام این کار وجود دارد.

به یاد داشته باشید: پیچ های فوکوس یا زوم نباید به شدت دستکاری شوند، زیرا ممکن است شکسته شوند و شما نمی توانید آنها را تنظیم کنید. در زمانی که چرخش آنها به سختی انجام می شود این احتمال وجود دارد که آنها در انتهای محدوده چرخش مربوطه خود باشند. بنابراین فشاری به آنها وارد نکنید.

تنظیم فوکوس دوربین مدار بسته با لنز ثابت

با دوربین مداربسته با لنز ثابت، زوم اپتیکال قابل تنظیم نیست، بنابراین نیازی به تنظیم فوکوس نیست، زیرا دوربین از کارخانه تولید می‌شود و لنز با فاصله صحیح از سنسور تصویر دوربین تنظیم شده است. متاسفانه گاهی اوقات اتفاقات بدی می افتد. فرض کنید لنز و سنسور تصویر دوربین به درستی کار نمی کنند. این می تواند منجر به تار شدن تصاویر شود. اگر با مشکل فوکوس مواجه هستید، می توانید لنز ثابت را در جهت عقربه های ساعت بچرخانید تا زمانی که به موقعیتی برسید که فوکوس مناسب را فراهم می کند. لنز ثابت معمولاً پس از نصب در موقعیت مناسب قرار می گیرد. بعید است که چنین مشکلی داشته باشید، بنابراین این روش را به آرامی و با دقت امتحان کنید.

تنظیم لنز دوربین مداربسته ثابت یا Fixed

تغییر لنز و فوکوس دوربین مداربسته دام

یک مشکل رایج وجود دارد که دوربین های مداربسته در شب به دلیل نور مادون قرمز تار می شوند. هنگامی که شکست نور لنز دوربین به درستی اصلاح نشود، تصویر به صورت تار ایجاد می شود. نور خورشید در طول روز نور زیادی از خود ساطع می کند و برخی از دوربین های مدار بسته دارای فیلترهایی هستند که اجازه می دهد نور مادون قرمز مسدود شود و حسگر تصویر دوربین کمتر در معرض نور غیر ضروری و بیش از حد قرار گیرد. اگر این فیلترها نباشند و یا به درستی کار نکنند تصاویر دوربین تار خواهد شد.

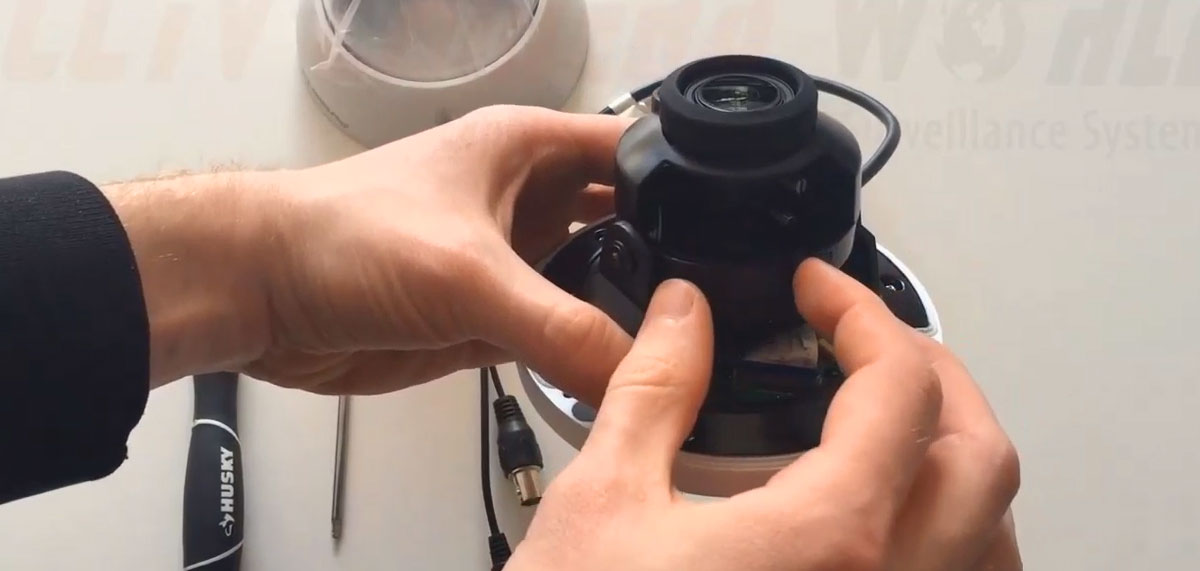

مراحل تغییر فوکوس لنز دوربین امنیتی Dome

  1. حباب روی دوربین دام را بردارید تا لنز دوربین را ببینید.
  2. فوم اطراف لنز را به آرامی و با احتیاط بردارید.
  3. LED های مادون قرمز باید به یک طرف منتقل شوند.
  4. دوربین را به مانیتور وصل کنید و لنز را بچرخانید تا فوکوس شود.
  5. تعویض LED مادون قرمز پس از تنظیم فوکوس مرحله بعدی است.
  6. فوم را با دقت در اطراف لنز قرار دهید.
  7. برای اطمینان از شستشوی مناسب، از یک لایه فوم با پلاستیک شفاف گنبدی استفاده کنید.
  8. حالا قطعات را با پیچ گوشتی به هم محکم کنید.

تنظیمات لنز دوربین مداربسته بهتر است توسط افرادی که در این زمینه مهارت دارند انجام شود به ویژه دوربین هایی که دارای لنز ثابت هستند و کمتر پیش می آید که نیاز به تنظیم داشته باشند. همچنین دوربین های وریفوکال دستی باید به گونه ای تنظیم شود که بعد از آن با همان تنظیم بتوان تصاویر را دریافت و محیط را رصد کرد. این تظیمات باید اهداف نظارتی را براورده کند و دیگر نیاز به تنظیمات چند باره نباشد.
